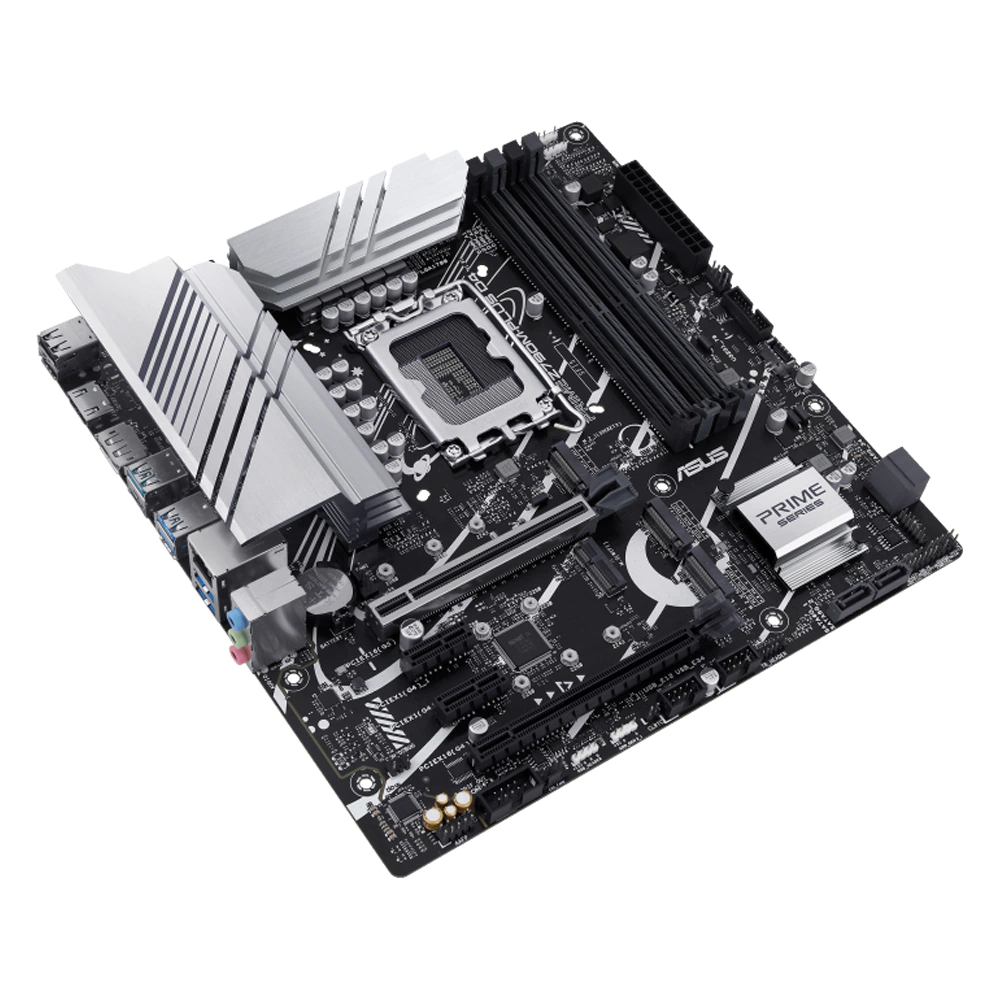

As placas-mãe da série ASUS Prime são habilmente projetadas para liberar todo o potencial dos processadores Intel ® Core™ de 13ª geração . Com um design de energia robusto, soluções de resfriamento abrangentes e opções de ajuste inteligentes, a PRIME Z790M-PLUS D4 oferece aos usuários e construtores de PC DIY uma variedade de otimizações de desempenho por meio de software intuitivo e recursos de firmware.
- Marca: Asus
- Modelo: Prime Z790M-Plus
- SKU: 5564
ESPECIFICAÇÕES:
CPU
Intel ® Socket LGA1700 para processadores Intel ® Core™ de 13ª geração e processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 12ª geração * Suporta tecnologia Intel ® Turbo Boost 2.0 e tecnologia Intel ® Turbo Boost Max 3.0** * Consulte www.asus.com para lista de suporte de CPU. ** O suporte da tecnologia Intel ® Turbo Boost Max 3.0 depende dos tipos de CPU. Intel ® Socket LGA1700 para processadores Intel ® Core™ de 13ª geração e Intel de 12ª geração
Processadores ® Core™, Pentium ® Gold e Celeron ® *
Compatível com a tecnologia Intel ® Turbo Boost 2.0 e a tecnologia Intel ® Turbo Boost Max 3.0**
* Consulte www.asus.com para obter a lista de CPU suportada.
** O suporte da tecnologia Intel ® Turbo Boost Max 3.0 depende dos tipos de CPU.
Chipset
Chipset Intel® Z790
Memória
4 x DIMM, máx. 128GB, DDR4 5333(OC)/5133(OC)/5066(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266( OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800 /2666/2400/2133 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Support Intel ® Extreme Memory Profile (XMP)
OptiMem II
* Tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo do Configuração de CPU e memória, para obter mais informações, consulte www.asus.com para obter a lista de suporte de memória.
Gráficos
1 x DisplayPort** 1 x porta
HDMI ®
*** *As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
**Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.
***Suporta 4K@60Hz conforme especificado em HDMI 2.1.
Slots de expansão
Processadores Intel ® 13ª e 12ª geração *
1 x slot PCIe 5.0 x16 Chipset
Intel ®
Z790 1 x slot PCIe 4.0 x16 (suporta o modo x4)
2 x slots PCIe 4.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte ( https ://www.asus.com/support/FAQ/1037507/ ).
- Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.
Armazenar
Total suporta 3 slots M.2 e 4 portas SATA 6 Gb/s* Processadores
Intel ® 13ª e 12ª geração Slot
M.2_1 (Chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
Intel ® Chipset Z790
Slot M.2_2 (chave M), tipo 2260/2280 (suporta modo PCIe 4.0 x4)
Slot M.2_3 (chave M), tipo 2242/2260/2280 (suporta modos PCIe 4.0 x4 e SATA)
4 x SATA 6Gb /s portas
* Intel ® Rapid Storage Technology suporta PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
Ethernet
1 x Intel® 1Gb Ethernet
ASUS LANGuard
Sem fio e Bluetooth
Apenas slot M.2 (Chave E, CNVi e PCIe)*
*O módulo Wi-Fi é vendido separadamente.
USB
USB traseiro (total de 8 portas)
1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C ® )
1 x porta USB 3.2 Gen 2 (1 x Type-A)
4 x portas USB 3.2 Gen 1 (4 x Type-A )
2 x portas USB 2.0 (2 x Tipo A)
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 1 (suporta USB Type-C ® )
1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais*
* Porta USB_E1, porta USB_E2, porta USB_E3 e porta USB_E4 compartilham a largura de banda.
USB traseiro (total de 8 portas)
1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C ® )
1 x porta USB 3.2 Gen 2 (1 x Type-A)
4 x portas USB 3.2 Gen 1 (4 x Type-A )
2 x portas USB 2.0 (2 x tipo A)
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 1 (suporta USB Type-C ® )
1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x Os cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais*
* Porta USB_E1, porta USB_E2, porta USB_E3 e porta USB_E4 compartilham a largura de banda.
Áudio
Realtek 7.1 Surround Sound CODEC de áudio de alta definição*
- Suporta: Detecção de Jack, Multi-streaming, Re-tarefa de Jack no Painel Frontal
- Suporta reprodução de até 24 bits/192 kHz
Recursos de Áudio
- Blindagem de Áudio
- Capacitores de áudio Premium
- Camadas PCB de áudio dedicadas
* Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.
Portas de E/S do Painel Traseiro
1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C ® )
1 x porta USB 3.2 Gen 2 (1 x Type-A)
4 x portas USB 3.2 Gen 1 (4 x Type-A)
2 x portas USB 2.0 ( 2 x Tipo-A)
1 x DisplayPort
1 x porta HDMI ® 1 x porta
Intel ®
1 Gb Ethernet 3 x conectores de áudio
Conectores internos de E/S
Relacionado ao ventilador e resfriamento
1 x CPU de 4 pinos Conector do ventilador
1 x CPU OPT de 4 pinos Conector do ventilador
1 x Conector da bomba AIO de 4 pinos
3 x Conectores do ventilador do chassi de 4 pinos
Relacionado à energia
1 x Conector de alimentação principal de 24 pinos
1 x 8 -pin + 12 V Conector de alimentação
1 x Conector de alimentação de 4 pinos + 12 V
Relacionado ao armazenamento
3 slots M.2 (Chave M)
4 x portas SATA 6 Gb/s
USB
1 x conector USB 3.2 Gen 1 (suporta USB Type-C ® )
1 x cabeçalho USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos
3 x cabeçalhos endereçáveis Gen 2 1 x cabeçalho
Aura RGB 1
x cabeçalho Clear CMOS
1 x cabeçalho de porta COM
1 x cabeçalho de áudio do painel frontal (AAFP)
1 x slot M.2 (chave E)
1 x cabeçalho de saída S/PDIF
1 x cabeçalho SPI TPM (14-1 pinos)
1 x cabeçalho do painel do sistema de 20-3 pinos com função de intrusão de chassi
1 x conector Thunderbolt™ (USB4 ® )
Características especiais
ASUS 5X PROTECTION III
- DIGI+ VRM (- Design de energia digital com DrMOS)
- LANGuard
- Proteção contra sobretensão
- SafeSlot Core+
- E/S traseira em aço inoxidável
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS Thermal Solução
- Design de dissipador de calor VRM
ASUS EZ DIY
- ProCool
Aura Sync
- Cabeçalho Aura RGB
- Cabeçalhos endereçáveis Gen 2
Recursos de software
Software Exclusivo ASUS
Armory Crate
- Aura Sync
- Fan Xpert 4 (com AI Cooling II)
- Power Saving
AI Suite 3
- TurboV EVO
- DIGI+ VRM
- Limpador de PC
ASUS CPU-Z
Norton 360 Deluxe (60 dias de avaliação gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS
192 (128+64) Mb Flash ROM, UEFI AMI BIOS
Gerenciabilidade
WOL por PME, PXE

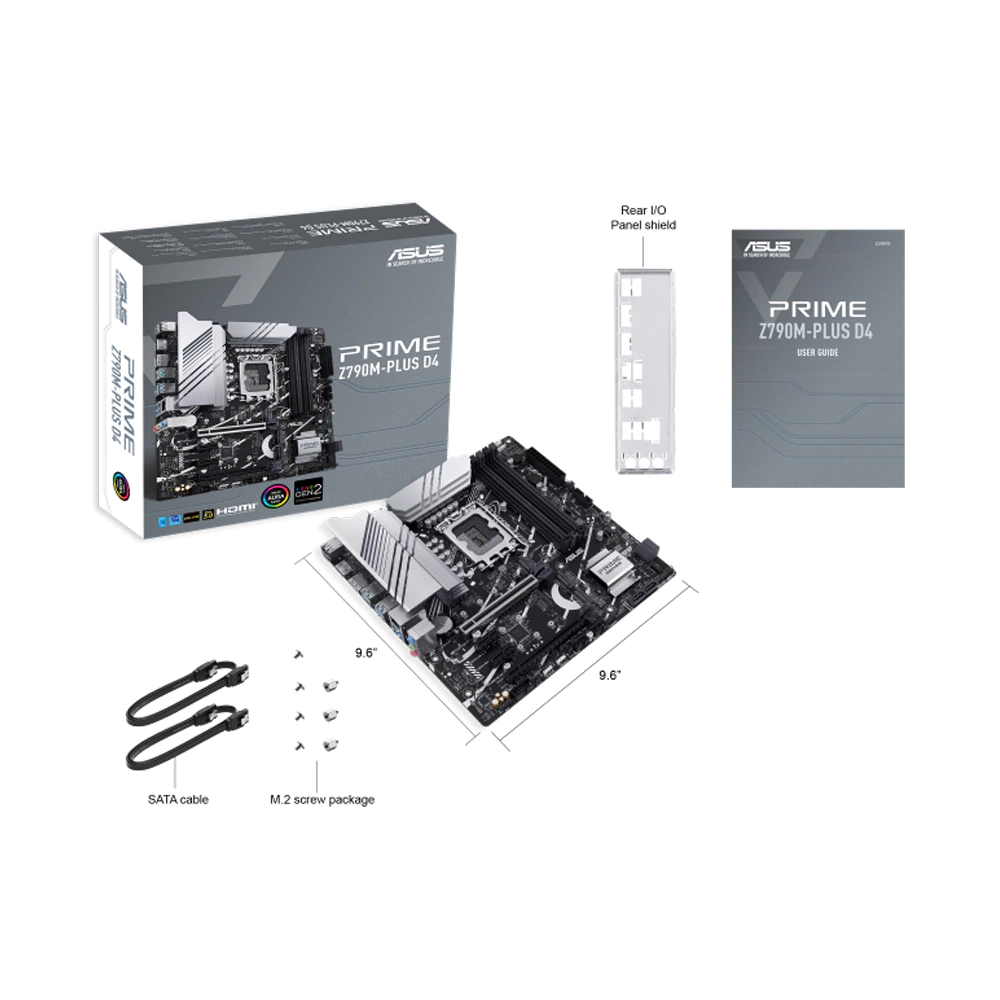

Acessórios
Cabos
2 x cabos SATA 6Gb/s
Diversos
1 x I/O Shield
2 x Pacotes de parafusos para M.2 SSD
Documentação
1 x Guia do usuário
Sistema operacional
Windows® 11, Windows® 10 64 bits
Fator de forma
Fator de forma mATX
9,6 polegadas x 9,6 polegadas (24,4 cm x 24,4 cm)
