Solução VRM digital de 5+2+2 fases com MOSFETs Low R DS( on )

As placas-mãe da série GIGABYTE UD usam um design PWM digital de 5+2+2 fases + MOSFETs de baixo RDS(on) para suportar a nova geração de CPU da AMD, oferecendo incrível precisão no fornecimento de energia para os componentes mais exigentes e sensíveis à energia da placa-mãe, bem como proporcionando desempenho aprimorado do sistema e escalabilidade de hardware definitiva.

LAN GbE com gerenciamento de largura de banda

A LAN GbE apresenta um aplicativo de gerenciamento de largura de banda de rede que ajuda a melhorar a latência da rede e a manter tempos de ping baixos para oferecer melhor capacidade de resposta em ambientes LAN lotados.

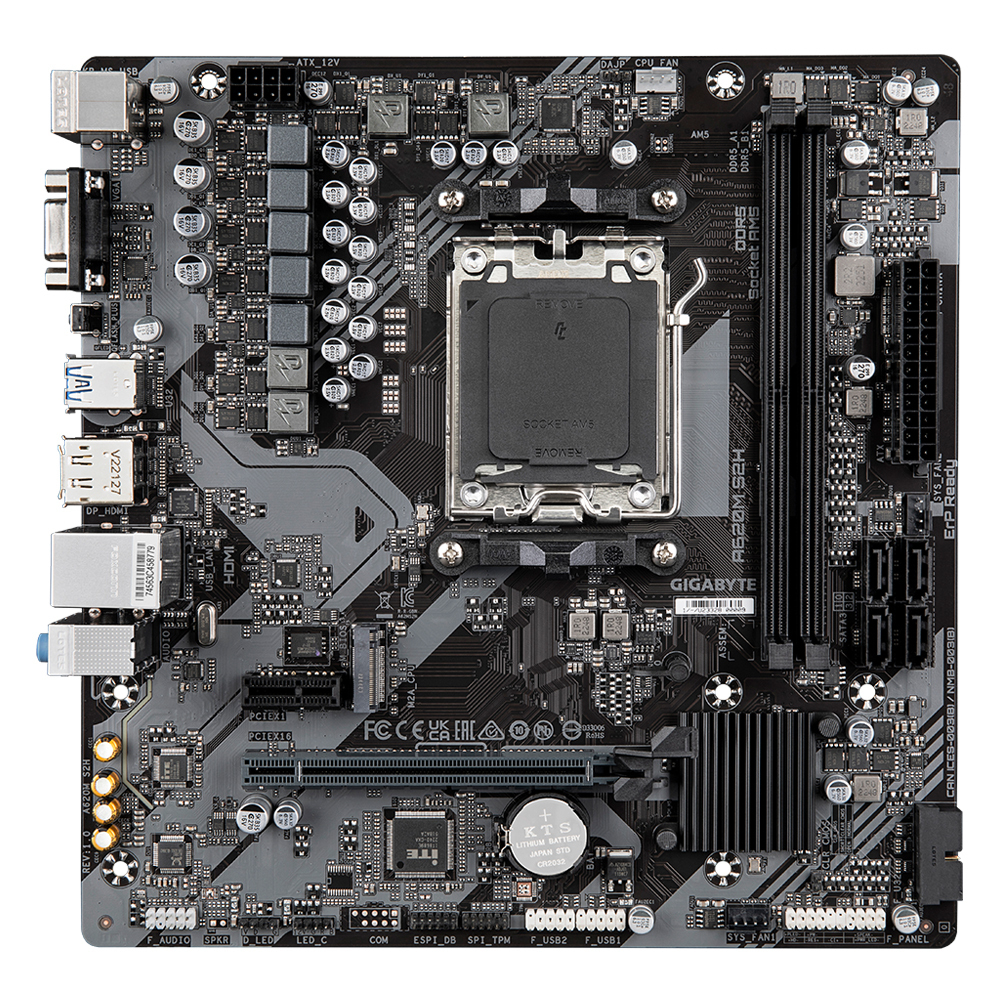

- Marca: Gigabyte

- Modelo: A620M S2H

- SKU: 6057

CARACTERÍSTICAS:

- AMD Socket AM5: Suporta processadores AMD Ryzen™ série 7000

- Desempenho incomparável: solução VRM digital de 5+2+2 fases

- DDR5 de canal duplo: 2 * DIMMs SMD com suporte para módulo de memória AMD EXPO™ e Intel ® XMP

- Armazenamento SuperSpeed: Conector PCIe 4.0 x4 M.2

- EZ-Latch: Slot PCIe x16 com design de liberação rápida

- Redes rápidas: LAN GbE

- Conectividade estendida: DP, HDMI, D-Sub

- Ventilador inteligente 6: possui vários sensores de temperatura, conectores de ventilador híbridos com FAN STOP

- Q-Flash Plus:Atualize o BIOS sem instalar a CPU, memória e placa gráfica

ESPECIFICAÇÕES:

CPU

- AMD Socket AM5, suporte para:

- Processadores AMD Ryzen™ série 7000

(consulte a "Lista de suporte de CPU" para obter mais informações.)

Chipset:

- AMD A620

Memória

- Suporte para módulos de memória DDR5 6400 (OC) / 6200 (OC) / 6000 (OC) / 5600 (OC) / 5200 / 4800 / 4400 MT/s

- 2 soquetes DIMM DDR5 com suporte para até 96 GB (capacidade DIMM única de 48 GB) de memória do sistema

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer

- Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP) (

a configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM; consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo

- Processador gráfico integrado:

- 1 porta D-Sub, com suporte para resolução máxima de 1920x1200 a 60 Hz

- 1 x DisplayPort, com suporte para resolução máxima de 3840x2160 a 144 Hz

* Suporte para versão DisplayPort 1.4.

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Suporte para até 3 monitores ao mesmo tempo

Áudio

- Realtek® Audio CODEC

- Áudio de alta definição

- 2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

LAN

- Chip LAN Realtek® GbE (1 Gbps/100 Mbps/10 Mbps)

Slots de Expansão

CPU:

- 1 x slot PCI Express x16, com suporte para PCIe 4.0 e rodando em x16

Chipset:

- 1 x slot PCI Express x1, com suporte para PCIe 3.0 e rodando em x1

Interface de armazenamento

CPU:

- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2580 PCIe 4.0 x4/x2)

Chipset:

- 4 x conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1 e RAID 10 para armazenamento SSD NVMe dispositivos

Suporte a RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA

USB

CPU:

- 2 portas USB 3.2 Gen 1 no painel traseiro

- 1 porta USB 2.0/1.1 no painel traseiro

Chipset:

- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

- 7 portas USB 2.0/1.1 (3 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x cabeçote de ventilador de CPU

2 x cabeçotes de ventilador de sistema

1 x cabeçote de faixa de LED endereçável

1 x cabeçote de tira de LED RGB

1 x soquete M.2 3 conector

4 x Conectores SATA 6 Gb/s

1 x conector do painel frontal

1 x conector de áudio do painel frontal

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x conector Trusted Platform Module (para GC-TPM2.0 SPI/GC-TPM2. 0 somente módulo SPI 2.0)

1 x jumper Clear CMOS

Conectores Painel Traseiro

4 x portas USB 2.0/1.1

1 x porta PS/2 para teclado/mouse

1 x porta D-Sub

1 x botão Q-Flash Plus

2 x portas USB 3.2 Gen 1 1

x DisplayPort

1 x porta HDMI

1 x porta RJ-45

3 x tomadas de áudio

Controlador E/S

- Chip controlador de E/S iTE®

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de vazão de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador dependerá do ventilador que você instalar.

BIOS

1 x flash de 256 Mbit

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas

- Suporte para Centro de Controle GIGABYTE (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

- Suporte para Q-Flash

- Suporte para Q-Flash Plus

Pacote de software

- Norton® Internet Security (versão OEM)

- Software de gerenciamento de largura de banda LAN

Sistema Operacional

- Suporte para Windows 11 de 64 bits

- Suporte para Windows 10 de 64 bits

Fator de forma

- Fator de forma Micro ATX; 23,0 cm x 22,5 cm
