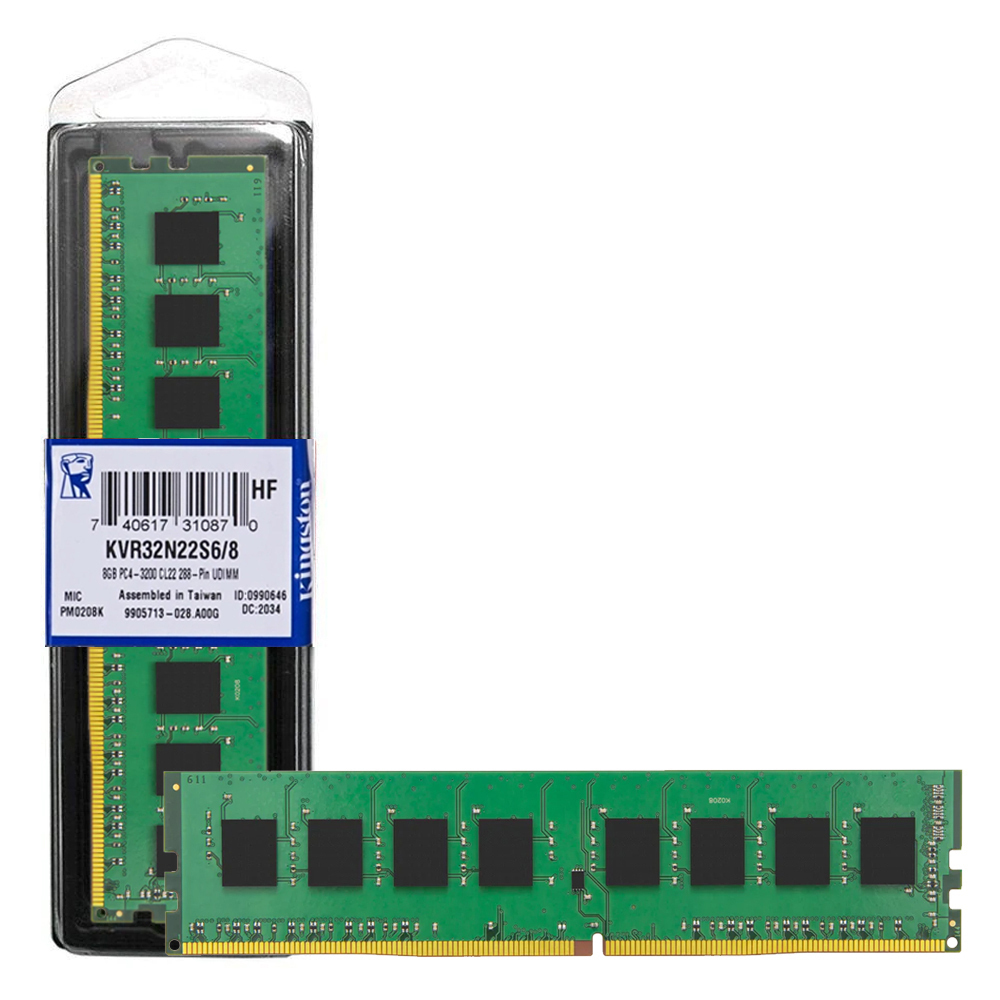

O KVR32N22S6/8 é um módulo de memória SDRAM DDR4-3200 CL22 de 1G x 64 bits (8GB) (DRAM síncrona), 1Rx16, baseado em quatro FBGA de 1G x 16bits. O SPD é programado para o tempo de latência DDR4-3200 padrão JEDEC de 22-22-22 a 1,2V. Cada DIMM de 288 pinos usa contatos dourados. As especificações elétricas e mecânicas são as seguintes:
- Marca: Kingston
- Modelo: KVR32N22S6/8
- SKU: 6073
CARACTERÍSTICAS:
- Fonte de alimentação: VDD = 1.2V típico
- VDDQ = 1.2V típico
- VPP = 2.5V típico
- VDDSPD = 2.2V a 3.6V
- Terminação nominal e dinâmica na matriz (ODT) para sinais de dados, estroboscópio e máscara
- Atualização automática de baixa potência (LPASR)
- Inversão de barramento de dados (DBI) para barramento de dados
- Geração e calibração VREFDQ na matriz
- Single rank
- EEPROM de detecção de presença serial (SPD) I2 integrada
- 8 bancos internos; 2 grupos de 4 bancos cada
- Corte de rajada fixo (BC) de 4 e comprimento de rajada (BL) de 8 através do conjunto de registros de modo (MRS)
- BC4 ou BL8 selecionável on-the-fly (OTF)
- Topologia de passagem
- Comando de controle terminado e barramento de endereço
- PCB: Altura 1,23 ”(31,25 mm)
- Compatível com RoHS e sem halogênio
ESPECIFICAÇÕES:
- CL (IDD) = 22 ciclos
- Tempo do ciclo da linha (tRCmin) = 45,75ns (min.)
- Refresh para tempo de comando ativo (tRFCmin) = 350ns (min.)
- Tempo ativo da linha (tRASmin) = 32ns (min.)
- Classificação UL: 94V - 0
- Temperatura de operação: 0ºC a +85ºC
- Temperatura de armazenamento: -55ºC a +100ºC
