Intel® Socket LGA 1700: Compatível com processadores das séries 13ª e 12ª geração

Desempenho inigualável: Solução VRM digital de 16*+2+１ fases duplas

DDR5 de canal duplo: 4*DIMMs com suporte para módulo de memória XMP 3.0

Armazenamento de próxima geração: 4* Conectores PCIe 4.0 x4 M.2

Design térmico avançado e proteção térmica M.2: para garantir a estabilidade de energia do VRM e o desempenho do SSD M.2

EZ-Latch Plus: Conectores M.2 com liberação rápida e design sem parafusos

Redes rápidas: LAN 2.5GbE e Wi-Fi 6E 802.11ax

Conectividade estendida: DP, HDMI, USB-C frontal® 10 Gb/s, USB-C traseira® 20 Gb/s

Smart Fan 6: Possui vários sensores de temperatura, cabeçotes de ventiladores híbridos com FAN STOP

Q-Flash Plus：Atualize o BIOS sem instalar a CPU, memória e placa gráfica

* Projeto de energia paralela de 8+8 fases

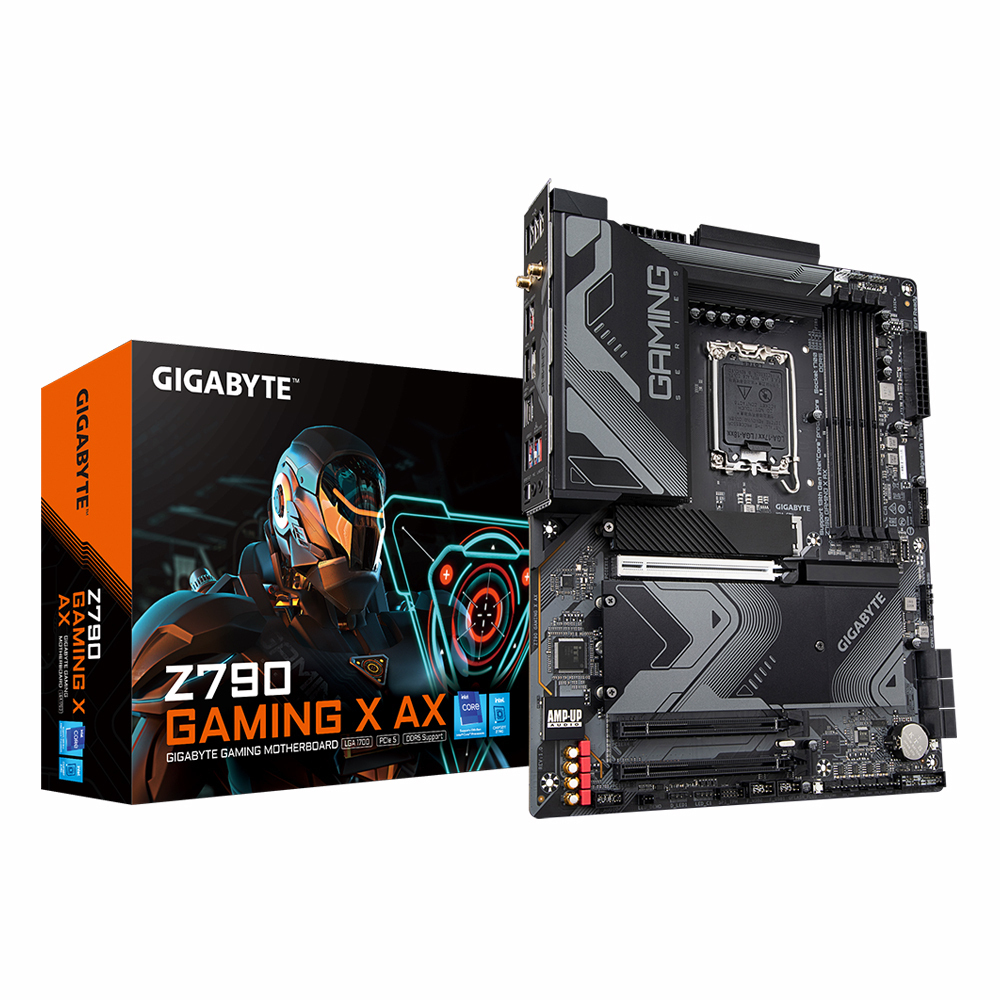

- Marca: Gigabyte

- Modelo: Z790 Gaming X AX

- SKU: 6822

ESPECIFICAÇÕES:

CPU

- Soquete LGA1700: Suporte para processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 14ª, 13ª e 12ª gerações

- O cache L3 varia com a CPU

(Consulte "Lista de CPUs suportadas" para obter mais informações.)

Chipset

- Chipset Intel® Z790 Express

Memória

- Suporte para módulos de memória DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000

- 4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade DIMM única de 64 GB) de memória do sistema

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não ECC)

- Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e não ECC

- Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte "Lista de memória suportada" para obter mais informações.)

Gráficos a bordo

Processador gráfico integrado - Suporte a gráficos Intel® HD :

- 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para a versão HDMI 2.1 e HDCP 2.3.

** Suporte a portas nativas compatíveis com HDMI 2.1 TMDS.

- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60

* Suporte para DisplayPort versão 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

- CODEC de áudio Realtek®

- Áudio de alta definição

- 2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

- Suporte para saída S/PDIF

Rede local

- Chip LAN Realtek ® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio

Intel® Wi-Fi 6E AX210 (PCB rev. 1.0 )

- WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

- BLUETOOTH 5.3

- Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

Intel® Wi-Fi 6E AX211 (PCB rev. 1.1 )

- WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

- BLUETOOTH 5.3

- Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

Realtek ® Wi-Fi 6E RTL8852CE (Para PCB rev. 1.2)

- WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

- BLUETOOTH 5.3

- Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão

CPU:

- 1 slot PCI Express x16, com suporte a PCIe 5.0 e execução a x16 (PCIEX16)

* Para desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

- 1 x slots PCI Express x16, com suporte para PCIe 4.0 e execução em x4 (PCIEX4_1)

- 1 x slots PCI Express x16, com suporte para PCIe 3.0 e execução em x4 (PCIEX4_2)

Interface de Armazenamento

CPU:

1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 suporte SSD) (M2A_CPU)

Chipset:

- 2 conectores M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSD suporte) (M2P_SB, M2Q_SB)

- 1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 SATA e suporte PCIe 4.0 x4/x2 SSD) (M2M_SB)

- 6 conectores SATA de 6 Gb/s

* Consulte "2-8 Conectores internos" para obter os avisos de instalação dos conectores M.2 e SATA.

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

- 1 porta USB Type-C ® no painel traseiro, com suporte USB 3.2 Gen 2x2

- 1 porta USB Type-C ® com suporte USB 3.2 Gen 2, disponível através do conector USB interno

- 2 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro

- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset+2 Hubs USB 2.0:

- 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O

- 1 x conector de alimentação principal ATX de 24 pinos

- 2 conectores de alimentação ATX 12V de 8 pinos

- 1 x conector de ventoinha da CPU

- 1 x cabeçalho de ventoinha de CPU de refrigeração a água

- 3 x conectores de ventilador do sistema

- 1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água

- 2 x cabeçalhos de tira de LED endereçáveis

- 2 x cabeçalhos de tira de LED RGB

- 4 conectores M.2 soquete 3

- 6 conectores SATA 6Gb/s

- 1 x cabeçalho do painel frontal

- 1 x conector de áudio do painel frontal

- 1 x conector USB Tipo C ® , com suporte USB 3.2 Gen 2

- 1 x conector USB 3.2 Gen 1

- 2 conectores USB 2.0/1.1

- 2 conectores de placa adicional Thunderbolt™

- 1 x cabeçalho do módulo Trusted Platform (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

- 1 x botão Q-Flash Plus

- 1 x botão de reinicialização

- 1 x jumper de reinicialização

- 1 x jumper CMOS transparente

Conectores Painel Traseiro

- 4 portas USB 2.0/1.1

- 2 conectores de antena SMA (2T2R)

- 2 portas USB 3.2 Gen 2 Tipo A (vermelhas)

- 1 x DisplayPort

- 1 porta HDMI 2.0

- 3 portas USB 3.2 Gen 1

- 1 porta USB Tipo C ® , com suporte USB 3.2 Gen 2x2

- 1 porta RJ-45

- 1 x conector de saída óptica S/PDIF

- 2 x conectores de áudio

Controlador I/O

- Chip controlador de E/S iTE ®

Monitoramento H/W

- Detecção de tensão

- Detecção de temperatura

- Detecção de velocidade do ventilador

- Detecção de vazão de resfriamento de água

- Aviso de falha do ventilador

- Controle de velocidade do ventilador

* O suporte à função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS

- 1 x 256 Mbit flash

- Uso de BIOS UEFI AMI licenciado

- PnP 1.0a, DMI 2.7, WfM 2.0, BIOS SM 2.7, ACPI 5.0

Características Exclusivas

- Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

- Suporte para Q-Flash

- Suporte para Q-Flash Plus

- Suporte para backup inteligente

Pacote de Software

- Norton ® Internet Security (versão OEM)

- Software de gerenciamento de largura de banda LAN

Sistema Operacional

- Suporte para Windows 11 de 64 bits

- Suporte para Windows 10 de 64 bits

Fator de forma

- Fator de forma ATX; 30,5 cm x 24,4 cm
